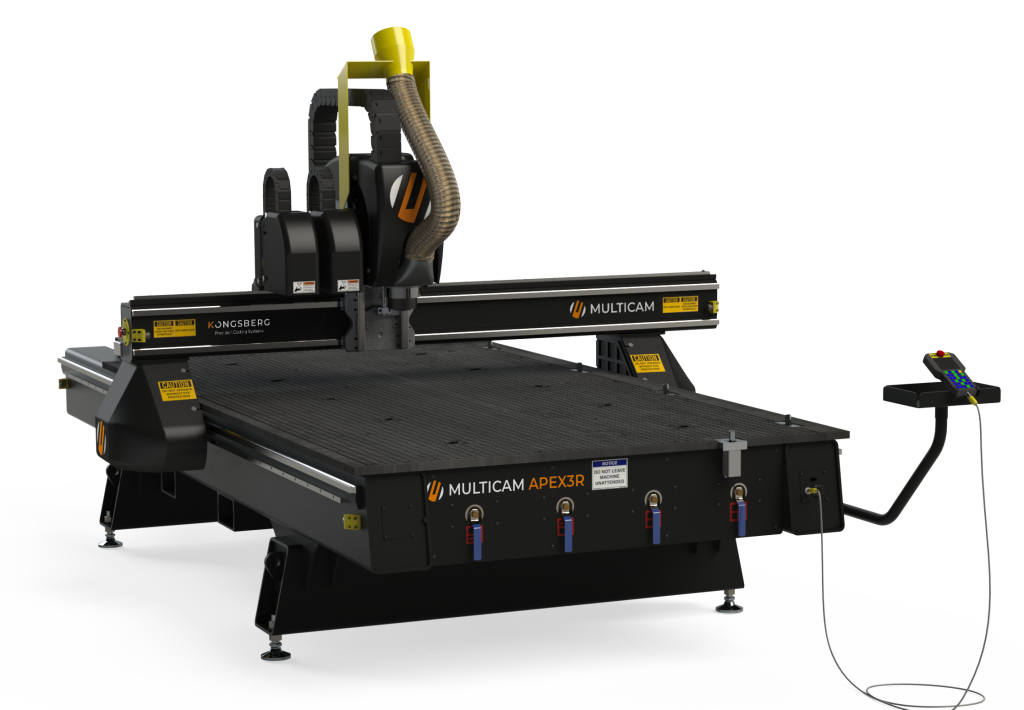

MultiCam Apex3R EVO
Nový štandard výkonu a presnosti v CNC frézovaní
CNC fréza MultiCam Apex3R EVO predstavuje dokonalú rovnováhu medzi výkonom, presnosťou a cenovou dostupnosťou. Navrhnutá pre náročné aplikácie v signmakingu, drevovýrobe a spracovaní kovov, prináša novú úroveň kvality rezu a efektivity, ktorá posunie vašu produkciu o krok vpred.
Kľúčové vlastnosti:
- Všestrannosť bez kompromisov – ideálne pre rezanie plastov, hliníka, dreva, pien a kompozitov.
- Robustná oceľová konštrukcia – celozváraný oceľový rám minimalizuje vibrácie a zaručuje čistý rez.
- Inovovaný systém nožov – kondenzovaný systém pre špičkovú kvalitu rezu a vyššiu produktivitu.
- Vysoká rýchlosť a dynamika – rýchlosť rezania až 35,6 m/min a rýchloposuv 63,5 m/min.
- Pokročilý systém EZ Control – intuitívne rozhranie pre okamžitý štart výroby bez zbytočných prestojov.
- Digitálna registrácia MultiVision – špičková kamera pre presné orezávanie tlačenej grafiky.
- Automatická výmena nástrojov (ATC) – lineárny zásobník pre plynulý prechod medzi operáciami.
- Vylepšené odsávanie prachu – nový dizajn „dust boot“ pre maximálnu čistotu na pracovisku.
Pre koho je určený
- Signmaking: Výroba 3D reklamy, orezávanie potlačených dosiek, svetelné boxy.
- Drevovýroba: Nábytok, dekoračné panely, preglejka.
- Spracovanie plastov: Akrylát, polykarbonát, technické plasty.
- Priemyselná výroba: Hliníkové diely, kompozitné materiály pre letectvo a automotive.
Maximálna tuhosť pre perfektný povrch
Základom Apex3R EVO je masívny, precízne opracovaný oceľový rám. Táto tuhá konštrukcia v spojení s helikálnym hrebeňovým prevodom v osiach X a Y zabezpečuje plynulý pohyb a zrkadlovo hladké hrany pri frézovaní hliníka alebo akrylátu.
Inteligentná automatizácia a efektivita
Vďaka vylepšenej funkcii rezania závitov (tapping) a automatickej kalibrácii nástrojov šetrí Apex3R EVO čas pri každej zákazke. Stroj je vybavený výkonnými vretenami (až do 13,4 HP), ktoré zvládnu aj tie najnáročnejšie materiály s ľahkosťou.
Modulárny dizajn, ktorý rastie s vami
Apex3R EVO nie je len stroj, je to investícia do budúcnosti. Jeho modulárna architektúra umožňuje kedykoľvek pridať pneumatické nože alebo rotačné meniče nástrojov podľa toho, ako sa menia potreby vášho podnikania.
Technická špecifikácia:
| Kategória | Parameter | Hodnota / Popis |
| Pracovná plocha (Rozmery) | Dostupné veľkosti stola |
1346 x 2540 mm (53” x 100”)
1600 x 3073 mm (63” x 121”)
2108 x 3073 mm (83” x 121”) |
| Rýchlosť a Pohyb | Max. rýchlosť rezania | 1 400 IPM (35,6 m/min) |
| Max. rýchlosť rýchloposuvu | 2 500 IPM (63,5 m/min) | |
| Svetlosť osi Z (Z-Axis Clearance) | 152 mm až 203 mm (6” – 8”) | |
| Presnosť opakovania | +/- 0,025 mm (0.001”) | |
| Konštrukcia | Rám stroja | Masívna, celozváraná oceľová rúrková konštrukcia (Heavy-duty) |
| Vedenia | 25 mm lineárne profilové koľajnice s guličkovými ložiskami | |
| Pohonný systém (X a Y) | Precízny hrebeň a pastorok (Rack and Pinion) | |
| Pohonný systém (Z) | Vysoko presná guľôčková skrutka (Ball Screw) | |
| Motory | Bezkefkové digitálne AC servomotory | |
| Pracovný stôl | Štandardný povrch | 25 mm Phenolic (vysokotlakový laminát) – ideálny pre vákuové upínanie |
| Vákuový systém | Možnosť konfigurácie s vákuovými pumpami | |
| Vreteno a Nástroje | Rozsah výkonu vretena | 4.0 HP až 13.4 HP (podľa konfigurácie) |
| Otáčky vretena | Až do 32 000 RPM | |
| Výmena nástrojov | Lineárny automatický menič nástrojov (ATC) | |
| Riadenie a Software | Riadiaci systém | MultiCam EZ Control (užívateľsky prívetivé rozhranie) |
| Kontrola pohybu | Vysokorýchlostný 3-osový systém riadenia pohybu | |
| Softvérový balík | EZ Suite Software (súčasťou balenia) | |
| Prenos dát | Neobmedzená kapacita prenosu veľkosti súborov | |
| Doplnkové moduly | Rezacie nože | MultiCam CNC Knife (voliteľné tangenciálne rezacie hlavy) |
| Registračný systém | MultiVision™ Digital Registration (kamerový systém pre digitálnu tlač) | |
| Chladenie nástroja | Systém olejovej hmly (Coolant Mist) pre rezanie neželezných kovov | |
| Fyzické parametre | Hmotnosť stroja | 1 428 kg až 1 995 kg (v závislosti od veľkosti stola) |
Voliteľné príslušenstvo
- MultiVision™ Digital Registration System – kamera pre presné orezávanie podľa značiek.
- Systém chladenia (Mister) – pre efektívne rezanie neželezných kovov.
- Tangenciálne nože – pre spracovanie textílií, tesnení a pien.
- Pneumatické dorazy – pre rýchle a presné polohovanie materiálu.
